ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПЕЧЕЙ
КАЛОРИФЕРНЫХ ПК НЕ 00.00.01
1 СФЕРА ПРИМЕНЕНИЯ
1.1 Настоящея Инструкция распространяется на печи калориферные ПК (далее – печи), предназначенные для отопления жилых, бытовых, производственных, складских, лабораторных и других помещений, производимых согласно ТУ У 28.2-37066837-001 Печи калориферные ПК.
1.2 Печи допускается использовать для отопления помещений, не превышающих категорию Г согласно НАПБ Б.03.002 и класс П-ІІа согласно НПАОП 40.1-1.32.
1.3 В зависимости от теплопроизводительности производятся печи моделей ПК-7, ПК-12, ПК-17, ПК-25, ПК-32 и ПК-42. Число в условном обозначении печи соответствует ее максимальной теплопроизводительности в киловаттах.
1.4 Печи представляют собой металлические конструкции с вваренными в них трубами, создающими конвекцию воздуха в помещении, тем самым обеспечивая его отопление. При работе калориферной печи нагретый воздух поднимается вверх через трубы, проходящие через камеру сгорания, а холодный воздух непрерывно всасывается с более низкого уровня (пола).
1.5 Печи имеют климатическое исполнение УХЛ категории 4.2 согласно ГОСТ 15150.
1.6 Обязательным условием установки и эксплуатации печей является тщательная проработка настоящей Инструкции. Предприятие-производитель не несет ответственности за последствия несоблюдения потребителем требования настоящей Инструкции, в частности правил установки и эксплуатации, а также требований пожарной безопасности. Информация о возможных неисправностях и возможных мерах по их устранению, которые рекомендуется применить к обращению к изготовителю или его уполномоченному представителю относительно выполнения ремонтных работ, представлена в разделе 8 настоящей Инструкции.
2 ОБЩАЯ ИНФОРМАЦИЯ
2.1 В качестве горючего для печей допускается использовать дрова, торфяные брикеты, отходы деревообрабатывающей и бумажной промышленности и другие подобные твердые горючие материалы. Горючие материалы загружают через дверцу топки печи, а зольник печи предназначен для улавливания горящих частиц с целью недопущения их падения на пол.
2.2 Особенностями калориферных печей по сравнению с другими отопительными приборами является наличие закрывающейся почти герметично дверцы, наличие камеры дожигания в верхней части топки, 1 2 3 4 5 6 7 8 10 11 9 подвод нагретого воздуха в камеру дожига, а также наличие кожуха вокруг , обеспечивающий конвекцию нагретого воздуха. Эти особенности позволяют регулировать поступление воздуха в камеру сгорания и камеру дожигания, тем самым обеспечивая медленное горение (преимущественно в режиме тления) твердых горючих материалов в камере сгорания и/или их пиролиз с образованием горючих газов и, как следствие, повышение коэффициента полезного действия ( КПД) печи не менее 75 %. В зависимости от вида используемого горючего, необходимый температурный режим в отапливаемом помещении может поддерживаться в течение 5 – 12 часов от момента его загрузки в печь.
3 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
3.1 Внешний вид печей должен соответствовать Рисунку 1. Требования к остальным параметрам печей представлены в Таблице 1.

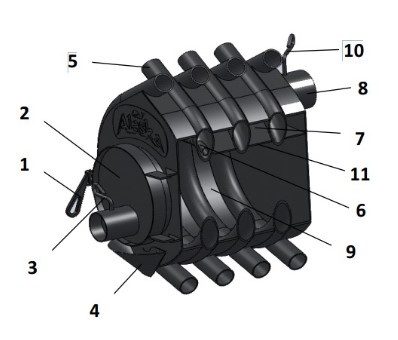

1 - замок двецы; 2 - дверцы; 3 - регулятор мощности; 4 - зольник; 5 - теплообменные трубы; 6 - воздушный инжектор; 7 - верхняя камера; 8 - дымоход; 9 - нижняя камера; 10 - регулятор-газификатор; 11 - перегородка
Рисунок 1 – Внешний вид печей
Таблица 1
|
Наименование параметра |
Нормированное значение для печи марки |
|||||
|
ПК-7 |
ПК-12 |
ПК-17 |
ПК-25 |
ПК-32 |
ПК-42 |
|
|
1 Высота, мм |
660 |
790 |
830 |
880 |
915 |
970 |
|
2 Ширина, мм |
500 |
570 |
600 |
650 |
700 |
730 |
|
3 Длинна, мм |
665 |
800 |
970 |
1125 |
1300 |
1445 |
|
4 Масса нетто, кг, не более |
70 |
105 |
135 |
160 |
210 |
245 |
|
5 Максимальная теплопродуктивность, кВт, не менее |
7 |
12 |
17 |
25 |
32 |
42 |
|
6 Номинальная тепловая мощность, кВт, ± 15 % |
3,0 |
6,5 |
7,5 |
11,0 |
13,5 |
17,0 |
|
7 КПД, %, не менее |
75 |
|||||
|
8Объем камеры сгорания, дм3 |
40 |
70 |
95 |
135 |
180 |
225 |
|
9 Диаметр дверцы камеры сгорания, мм (± 3 %) |
270 |
320 |
||||
|
10 Диаметр дымохода, мм, не менее |
120 |
150 |
180 |
|||
|
11 Высота дымохода, м, не менее |
5 |
7 |
||||
|
12 Длина деревянных поленьев, которые могут использоваться как горючее, мм, не более |
380 |
500 |
650 |
800 |
950 |
1100 |
4 УСТАНОВКА
4.1 Место установки печи нужно выбирать с таким расчетом, чтобы ее обслуживание осуществлялось из подсобных помещений, оборудованных открывающимися окнами и системами естественной и/или механической вентиляции, которые отвечают требованиям СНиП 2.04.05 и ДСТУ Б А.3.2-12.
4.2 Печь необходимо устанавливать вблизи внутренних стен и перегородок с таким расчетом, чтоб обеспечить эффективный воздухообмен, легкость доступа и возможность технического обслуживания.
4.3 Печь необходимо устанавливать на негорючей подставке высотой от 100 мм до 200 мм. При установке на деревянном полу печь нужно размещать на основе из кирпичей соответствующей высоты, соединенных между собой цементным раствором. В случае установки на полу, изготовленном из горючих материалов, под дверцей топки должен укладываться металлический лист с размерами не менее 500 мм и 500 мм.
4.4 Расстояние от печей до незащищенных деревянных стен должно быть не менее 1,0 м, до стен из любых строительных материалов, покрытых штукатуркой – не менее 0,7 м.
4.5 Высота дымохода должна быть не меньше значений, указанных в Таблице 1. Прокладка дымоходов должна осуществляться в соответствии с требованиями СНиП 2.04.05, НАПБ А.01.001 и ДСТУ Б А.3.2-12.
5 БЕЗОПАСНОСТЬ И ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ, УТИЛИЗОВАНИЕ
5.1 Печи отвечают требованиям ТУ У 28.2-37066837-001, комплекта конструкторской документации, а также ДСТУ 7234 и ГОСТ 12.2.003.
5.2 Строповку и подъем печей нужно производить за обозначенные места строповки с соблюдением требований ГОСТ 12.3.009 и ГОСТ 12.3.020.
5.3 К работе с печами допускаются лица, изучившие эту Инструкцию.
5.4 В качестве топлива допускается использовать твердые горючие материалы, указанные в настоящей Инструкции. Вероятность пожара во время эксплуатации печи не должна превышать 1 × 10–6 в год. Расчеты должны производиться в соответствии с ГОСТ 12.1.004.
5.5 Расстояние от печи до оборудования, мебели, складируемых веществ и материалов, а также мест сидения людей и т.п. должно приниматься согласно НАПБ А.01.001. Помещения, отапливаемые печами, должны оснащаться первичными средствами пожаротушения с соблюдением требований НАПБ А.01.001, НАПБ Б.03.001 и ГОСТ 12.4.009. Двери для выхода из них должны открываться наружу.
5.6 Эксплуатация печей не сопровождается поступлением вредных веществ в окружающую среду сверх установленных предельно допустимых значений. Параметры микроклимата в отапливаемых помещениях и чистота воздуха должны отвечать требованиям ГОСТ 12.1.005 и ДСН 3.3.6.042.
5.7 Номинальные значения климатических факторов в помещении для установки печи должны соответствовать ее климатическому исполнению (1.5 этой Инструкции).
5.8 При эксплуатации печи не допускается:
– оставлять ее без присмотра взрослых лиц;
– использовать как горючий каменный и бурый уголь, кокс, горючие (легковоспламеняющиеся) жидкости и газообразные вещества, а также дрова, размеры которых не позволяют плотно закрывать дверцы печи;
– использовать для растапливания печи легковоспламеняющиеся жидкости;
– разжигать печь с открытой дверцей, а также оставлять ее в таком состоянии после загрузки горючим;
– размещать топливо, а также горючие и легковоспламеняющиеся вещества и материалы непосредственно перед отверстием камеры сжигания;
– удалять остатки горючего до полного сгорания, а также удалять золу из топки с таким расчетом, чтобы толщина ее слоя была менее 5 см;
– сушить на печи одежду, ткани и другие горючие материалы;
– использовать асбоцементные и керамические трубы для обустройства дымоходов;
– хранить в помещении запас горючего, превышающий суточную потребность.
5.9 Перед разжиганием печи необходимо:
– убедиться в наличии тяги, полностью открыв обе заслонки, положив в топку бумажку и поджечь ее (дым должен идти в дымоход);
– положить в топку бумагу и тонкие палочки и зажечь их и сразу закрыть дверцу топки;
– изменяя положение заслонок, установить желаемый режим работы печи (скорость сгорания горючего).
5.10 Для добавления топлива требуется:
– полностью открыть обе заслонки печи;
– открыть дверцу, добавить горючее и вернуть заслонки в прежнее положение.
5.11 Печи, выведенные из эксплуатации, подлежат сдаче в металлолом.
6 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
6.1 Транспортировку печей допускается осуществлять крытым автомобильным, железнодорожным, водным и воздушным транспортом на любое расстояние в соответствии с правилами перевозки грузов, действующими на конкретном виде транспорта. Параметры климатического и механического воздействия при транспортировке должны отвечать требованиям ТУ У 28.2-37066837-001 и этой Инструкции.
6.2 При погрузочно-разгрузочных работах и транспортировке не допускаются резкие удары, а также попадание атмосферных осадков на тару.
6.3 Хранение печей должно производиться в складских помещениях. Условия хранения 1 согласно ГОСТ 15150.
7 ГАРАНТИИ ПРОИЗВОДИТЕЛЯ
7.1 Предприятие-производитель гарантирует соответствие печей требованиям нормативной документации при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации, предусмотренных настоящей Инструкцией.
7.2 Гарантийный срок эксплуатации печей – 12 мес.
7.3 Гарантийный ремонт печей должны выполнять изготовитель или его уполномоченный представитель.
8 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕРЫ ПО ИХ УСТРАНЕНИЮ
|
Неисправность и ее проявление |
Предполагаемые причины |
Меры по устранению |
|
Печь не растапливается, дымит, тяга отсутствует |
Засорение дымохода Переохлаждение дымохода |
Прочистить дымоход Побуждать появление тяги сжиганием бумаги и стружки. |
|
Печь плохо растапливается, дымит |
Нехватка воздуха для горения (закрыты окна и двери) Ослабление тяги через подсос воздуха или трещины и устройства для очистки дымохода Засор дымохода |
Обеспечить доступ достаточного количества воздуха в помещение Устранить подсос герметизацией щелей негорючими материалами Прочистить дымоход |
|
Появление ржавчины на дымоходе |
Образование конденсата из-за низкой температуры дымовых газов вследствие:
|
|
|
Низкая температура воздух в отапливаемом помещении |
Использование сырого горючего Низкая скорость сгорания горючего в топке |
Использовать только высушенное горючее Отрегулировать положение заслонок с целью повышения скорости сгорания горючего |
|
Выход дыма из дымовых труб |
Недостаточная высота дымохода Отсутствие утепления на наружных частях дымохода |
Увеличить высоту дымохода до рекомендуемого значения Принять меры по теплоизоляции дымохода, соблюдая установленные правила пожарной безопасности |
|
Появление дыма во время открытия дверцы топки |
Отсутствие тяги |
Прочистить дымоход |
|
Выход дыма из регулятора поступления воздуха |
Недостаточная теплоизоляция дымохода Нехватка воздуха для горения (закрытые окна и двери) |
Принять меры по теплоизоляции дымохода, соблюдая установленные правила пожарной безопасности Обеспечить доступ достаточного количества воздуха в помещение |
1 Скорость сгорания горючего зависит от вида и параметров дымохода и должна определяться для каждой печи отдельно.
